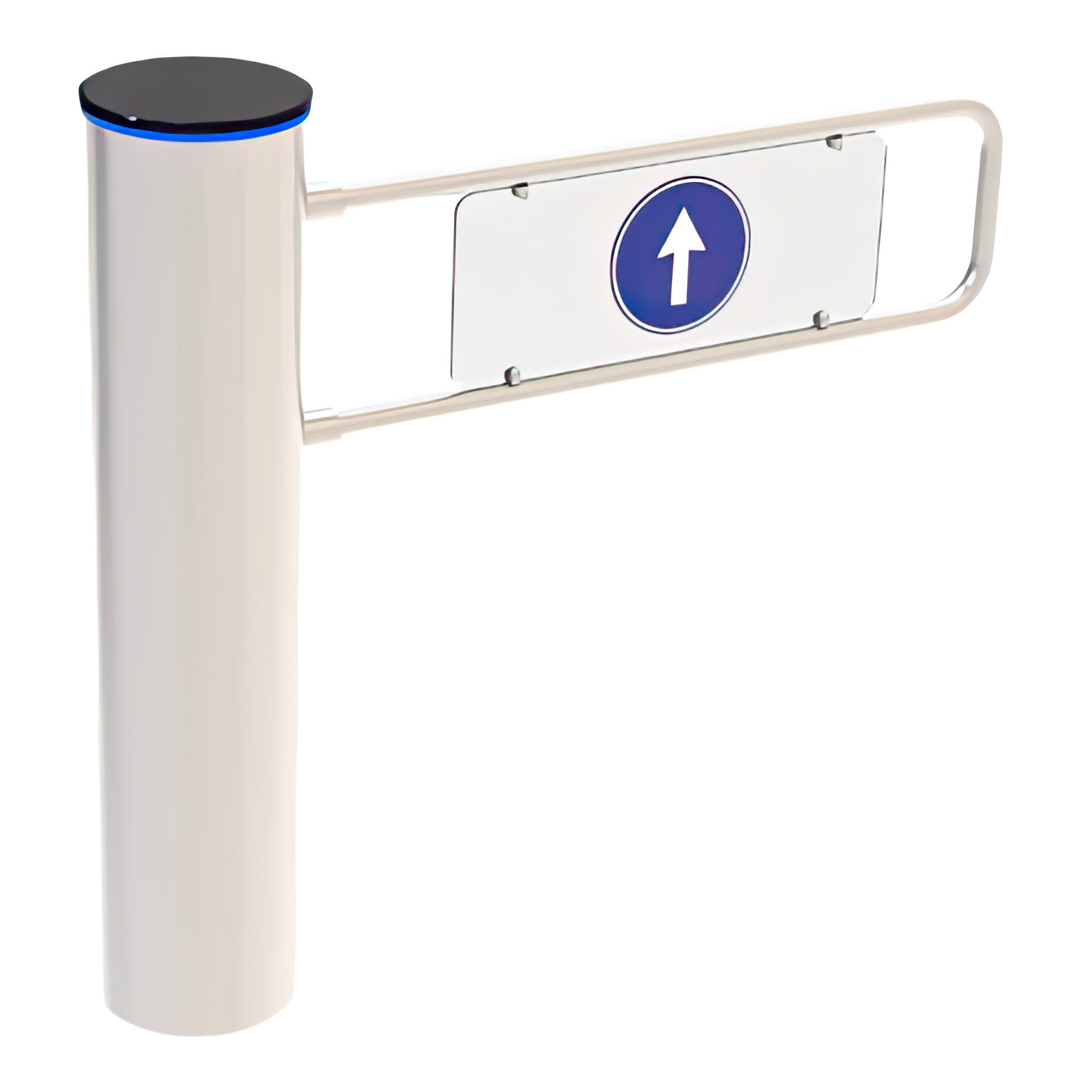

CAME ÖZAK GL B1 on Glass Line seeria motoriseeritud elektromehaaniline läbipääsuvärav kontrollitud jalakäijate läbipääsu korraldamiseks. Mudel sobib nii sise- kui ka välistingimustesse. Kui ülemist klaaskaant muudetakse kaardilugeja kinnituse või muu sarnase lisaseadme paigaldamiseks, on toode ette nähtud ainult sisetingimustes kasutamiseks.
Korpus on valmistatud satiinharjatud AISI 304 roostevabast terasest, lisavarustusena on saadaval AISI 316L. Ülemine kaas on 10 mm mustast karastatud klaasist. Tiib koosneb ühes tükis spetsiaalselt vormitud Ø27 × 2 mm AISI 304 roostevabast terasest raamist ja akrüülpaneelist. Tiiva laiust saab valida vahemikus 550–900 mm.
Ülemise kaane alla integreeritud RGB LED-indikaatorid näitavad läbipääsu suunda ja olekut.
Süsteem töötab kahesuunaliselt. Juhtplaadi nuppude ja ekraani kaudu saab seadistada kontrollitud sisse- ja väljapääsu, vaba sisse- ja väljapääsu, kontrollitud sisenemise koos vaba väljumisega või kontrollitud väljumise koos vaba sisenemisega. Vaba läbipääsu režiimide jaoks kasutatakse valikulist fotoelementi.
Juhtimine toimub kuivkontaktiga ning süsteem ühildub erinevate läbipääsukontrolliseadmetega. Lisavarustusena on saadaval RS232, RS485 ja TCP/IP moodulid.
Hädaolukorras avab süsteem tiiva DIP-lülitiga määratud suunas, tagades vaba läbipääsu (fail-safe). Süsteem ühildub tulekahjusignalisatsiooni ja sarnaste süsteemidega. Elektrikatkestuse korral saab tiiba käsitsi sisse- või väljapääsu suunas lükata.
Tehnilised andmed
- Kasutuskoht: sise- ja välistingimused
- Muudetud ülemise kaanega kaardilugeja vms paigaldamisel: ainult siseruumides
- Töötemperatuur: –20 °C kuni +68 °C
- Lisaküttega: kuni –50 °C
- Suhteline õhuniiskus: kuni 95%, kondensatsioonita
- Tööintensiivsus: 100%, 24/7
- Korpus: AISI 304 satiinharjatud roostevaba teras
- Valikuline korpus: AISI 316L
- Ülemine kaas: 10 mm must karastatud klaas
- Tiiva raam: Ø27 × 2 mm AISI 304 roostevaba teras
- Valikuline tiiva raam: AISI 316L
- Tiiva täidis: akrüülpaneel

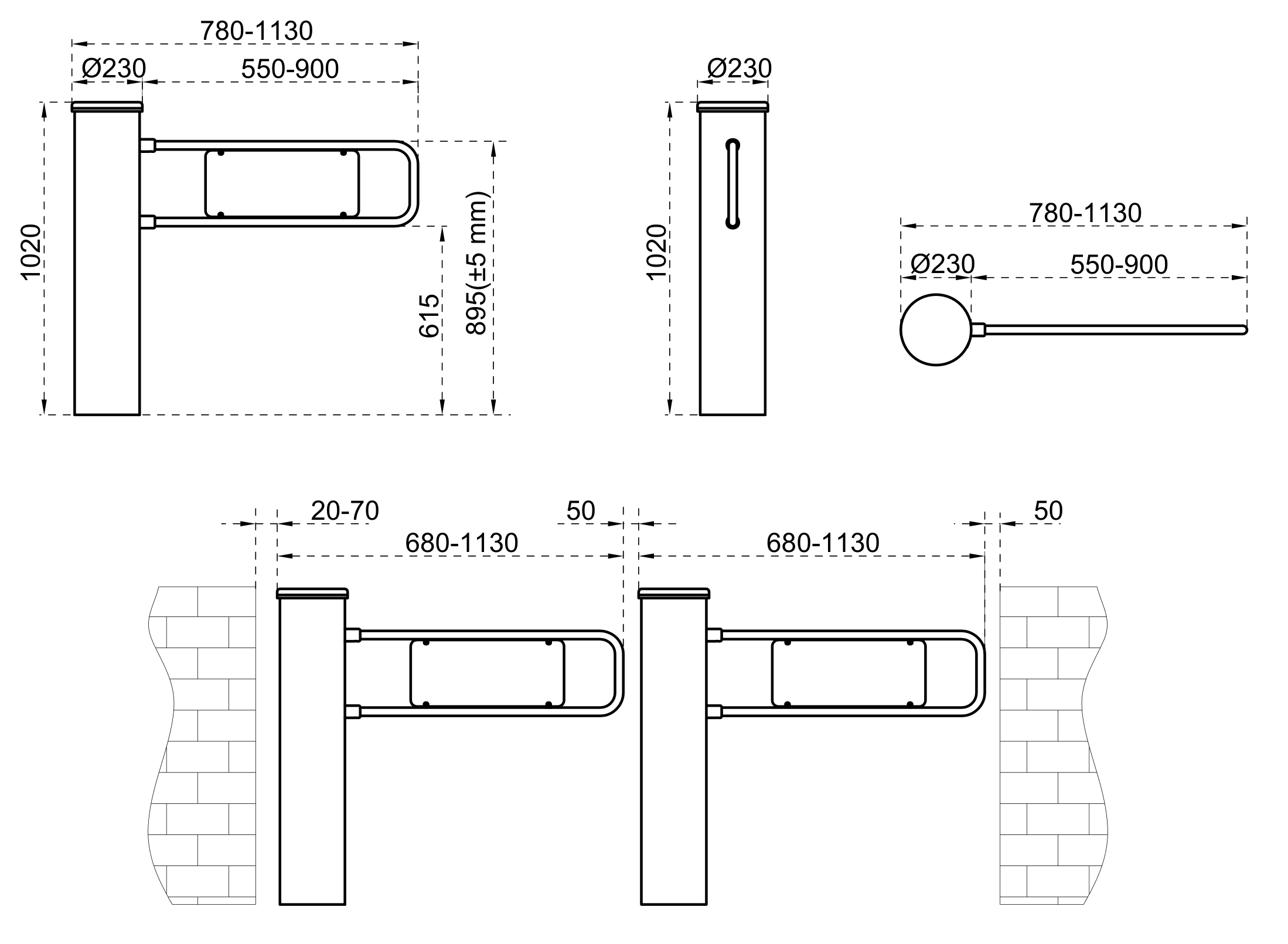

- Tiiva laius: 550–900 mm
- Indikaatorid: RGB LED ülemise kaane all
- Toide: 110/220 V AC, 50/60 Hz (±10%), 24 V DC
- Energiatarve ooterežiimis: umbes 2 W
- Maksimaalne energiatarve: umbes 30 W
- Töö: kahesuunaline
- Ajam: motoriseeritud elektromehaaniline
- Tiiva avanemis-/sulgumisaeg: 1,5–2,0 sekundit
- Juhtimine: kuivkontakt
- Sisendid: optoühendusega kaitstud
- Valikulised liidesed: RS232, RS485, TCP/IP
- Kaal: umbes 41 kg
Lisavarustus: juhtmevaba kaugjuhtimine, käsijuhtimine, loendur lähtestamisega või ilma, kaardilugeja kinnitus, kütteseade, alusplaat, akuvarundus, AISI 316L roostevaba teras, RS232/RS485/TCP/IP moodulid, erinevad väliskorpuse materjalid ja viimistlused (nt peegelmust, pronks), erinevad ülemise kaane materjalid (nt roostevaba teras või naturaalne graniit) ning fotoelement vaba läbipääsu režiimi jaoks.
