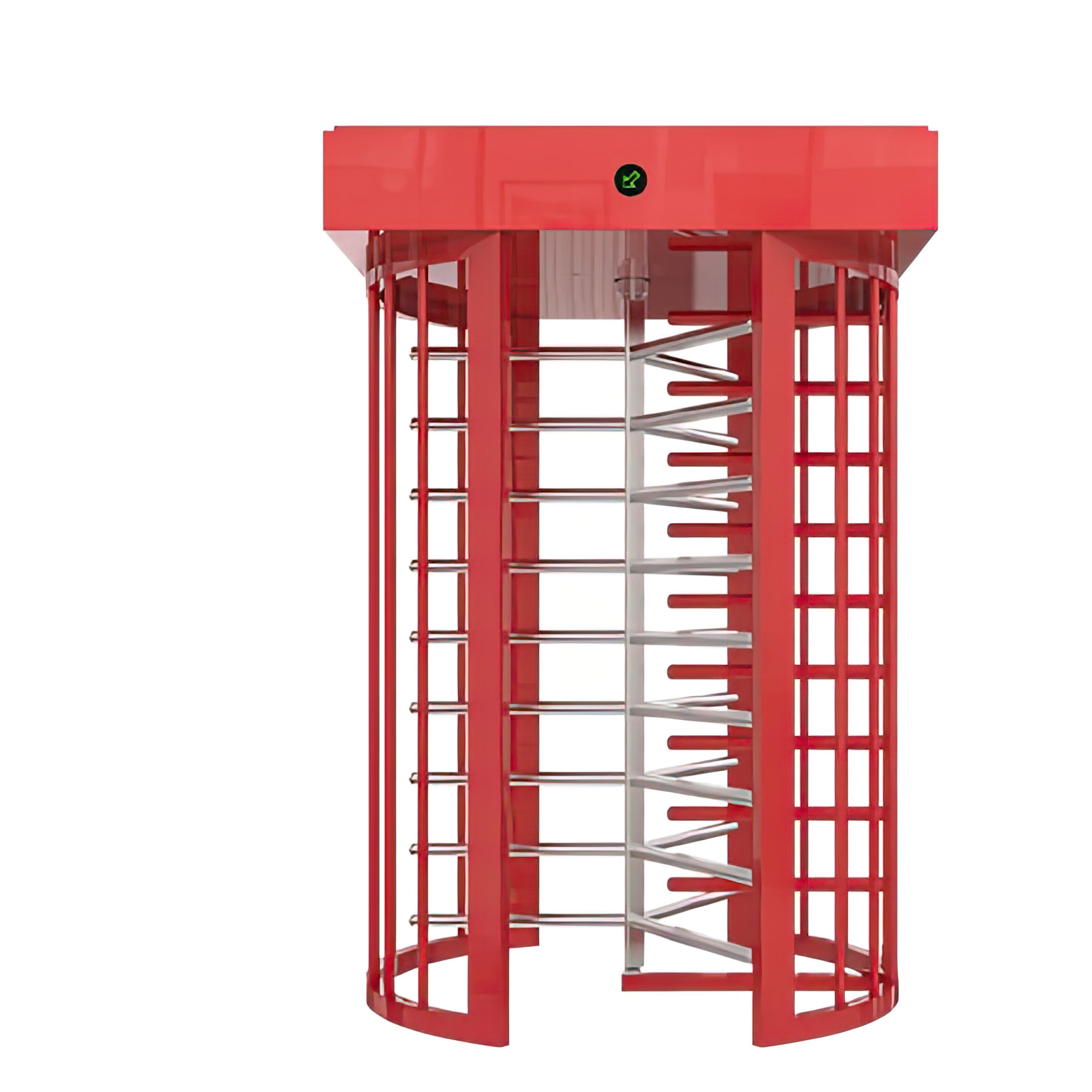

CAME ÖZAK BT 312-S on professionaalne täiskõrgusega elektromehaaniline turnikee kõrge turvatasemega objektidele. Konstruktsioon on ehitatud põhikanduritele ja külgedelt tugevdatud torutaladega. Turnikeel on veekindel kaitsev ülemine kate, mehaanikaosa külgpaneelid ja täielikult suletud lagi. Kogu konstruktsiooni saab vajadusel täielikult demonteerida.

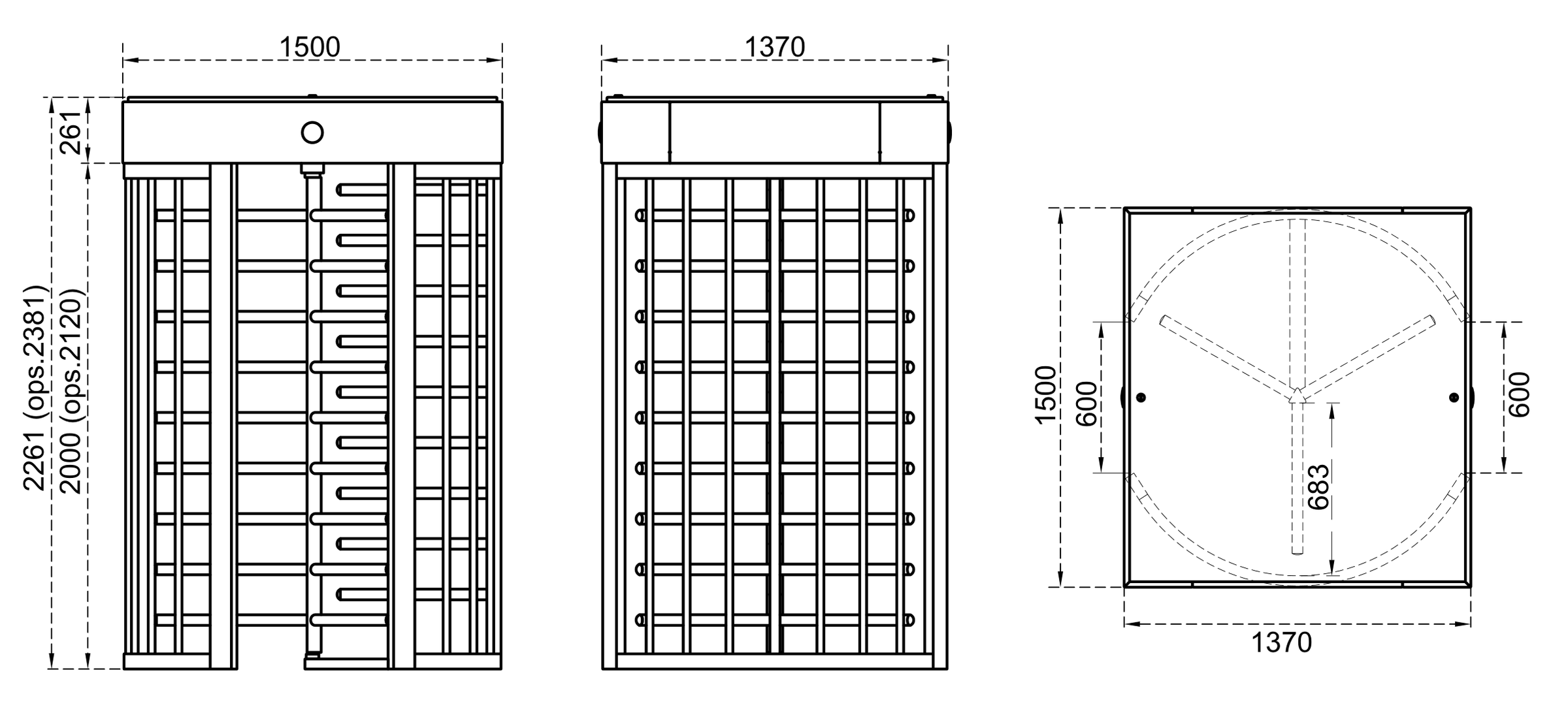

Turnikeel on kolme sektsiooniga 120° rootor. Standardse 2000 mm läbipääsukõrguse korral on igas sektsioonis 9 eraldi eemaldatavat hooba. Valikulise 2120 mm läbipääsukõrguse korral on igas sektsioonis 10 hooba.
Lisavarustusena saab konstruktsiooni valmistada vastavaks UK H&S nõudele, mille kohaselt vertikaalsete profiilide vahe on ≤98 mm.
Materjaliversioonid
- BT 312: korpus ja Ø42 × 2,5 mm hoovad – kuumtsingitud teras elektrostaatilise pulbervärviga.
- BT 312-25: korpus – kuumtsingitud teras elektrostaatilise pulbervärviga; Ø40 × 2,0 mm hoovad – AISI 304 roostevaba teras, valikuliselt AISI 316L.
- BT 312-100: korpus ja Ø40 × 2,0 mm hoovad – AISI 304 roostevaba teras, valikuliselt AISI 316L.
- Roostevabast terasest hoobade standardviimistlus: satiinharjatud.
- Valikuliselt: elektrostaatiline pulbervärvimine.
Tehnilised andmed
- Kasutuskoht: sise- ja välistingimused
- Töötemperatuur: –20 °C kuni +68 °C
- Valikulise kütteseadmega: kuni –50 °C
- Suhteline õhuniiskus: kuni 95%, kondensatsioonita
- Tööintensiivsus: 100%, 24/7
- Rootor: 3 sektsiooni / 120°
- Hoobade arv: 9 hooba sektsiooni kohta
- 2120 mm versioon: 10 hooba sektsiooni kohta
- Standardne vaba läbipääsukõrgus: 2000 mm
- Valikuline läbipääsukõrgus: 2120 mm
- LED oleku- ja suunanäidikud: standardvarustuses
- LED läbipääsuvalgustus: standardvarustuses
- Toide: 110/220 V AC, 50/60 Hz (±10%), 24 V DC
- Energiatarve ooterežiimis: umbes 8,1 W
- Energiatarve läbipääsu ajal: umbes 7,6 W
- Töö: kahesuunaline
- Standardajam: käsitsi elektromehaaniline
- Valikuline ajam: motoriseeritud elektromehaaniline
- Maksimaalne läbilaskevõime käsitsi: 48 tsüklit/min
- Nominaalne läbilaskevõime käsitsi: umbes 25 inimest/min
- Maksimaalne läbilaskevõime motoriseeritult: 40 tsüklit/min
- Nominaalne läbilaskevõime motoriseeritult: umbes 20 inimest/min
- Juhtimine: kuivkontakt
- Sisendid: optoühendusega kaitstud
- Ühilduvus: erinevad läbipääsukontrolliseadmed
- Valikulised liidesed: RS232, RS485, TCP/IP
- Kaal: umbes 275 kg
Töörežiimid: kontrollitud sisse- ja väljapääs; kontrollitud sisenemine ja vaba väljumine; vaba sisenemine ja kontrollitud väljumine; ühe sisendi kasutamine mõlemas suunas; vaba sisse- ja väljapääs.
Hädaolukorras võimaldab süsteem mõlemas suunas vaba läbipääsu (fail-safe) ning ühildub tulekahjusignalisatsiooni ja sarnaste süsteemidega. Pärast hädaolukorra lõppu taastub normaalne töörežiim.
Elektrikatkestuse korral võimaldab süsteem standardina vaba läbipääsu mõlemas suunas. Valikuliselt on võimalik fail-secure konfiguratsioon: sisse- ja väljapääs lukustatud; sissepääs vaba/väljapääs lukustatud; sissepääs lukustatud/väljapääs vaba. Valitud suuna saab fail-secure režiimis avada manuaalse avamisvõtmega.
Lisavarustus: motoriseeritud ajam, juhtmevaba kaugjuhtimine, käsijuhtimine, manuaalne avamisvõti fail-secure konfiguratsioonile, loendur lähtestamisega või ilma, kaardilugeja kinnitus, läbipääsu lõpetamise andur, kontaktivaba läbipääsuandur motoriseeritud mudelile, kütteseade, varikatus, alusplaat (standardne või kahveltõstukiga käsitsemiseks), akuvarundus, AISI 316L roostevaba teras, RS232/RS485/TCP/IP moodulid, piiraja, 2120 mm läbipääsukõrgus, mehaanikaosale ligipääs lae kaudu, tromboonhoovad, erinevad värvivalikud ning UK H&S ≤98 mm profiilivahe nõuetele vastav konstruktsioon.
