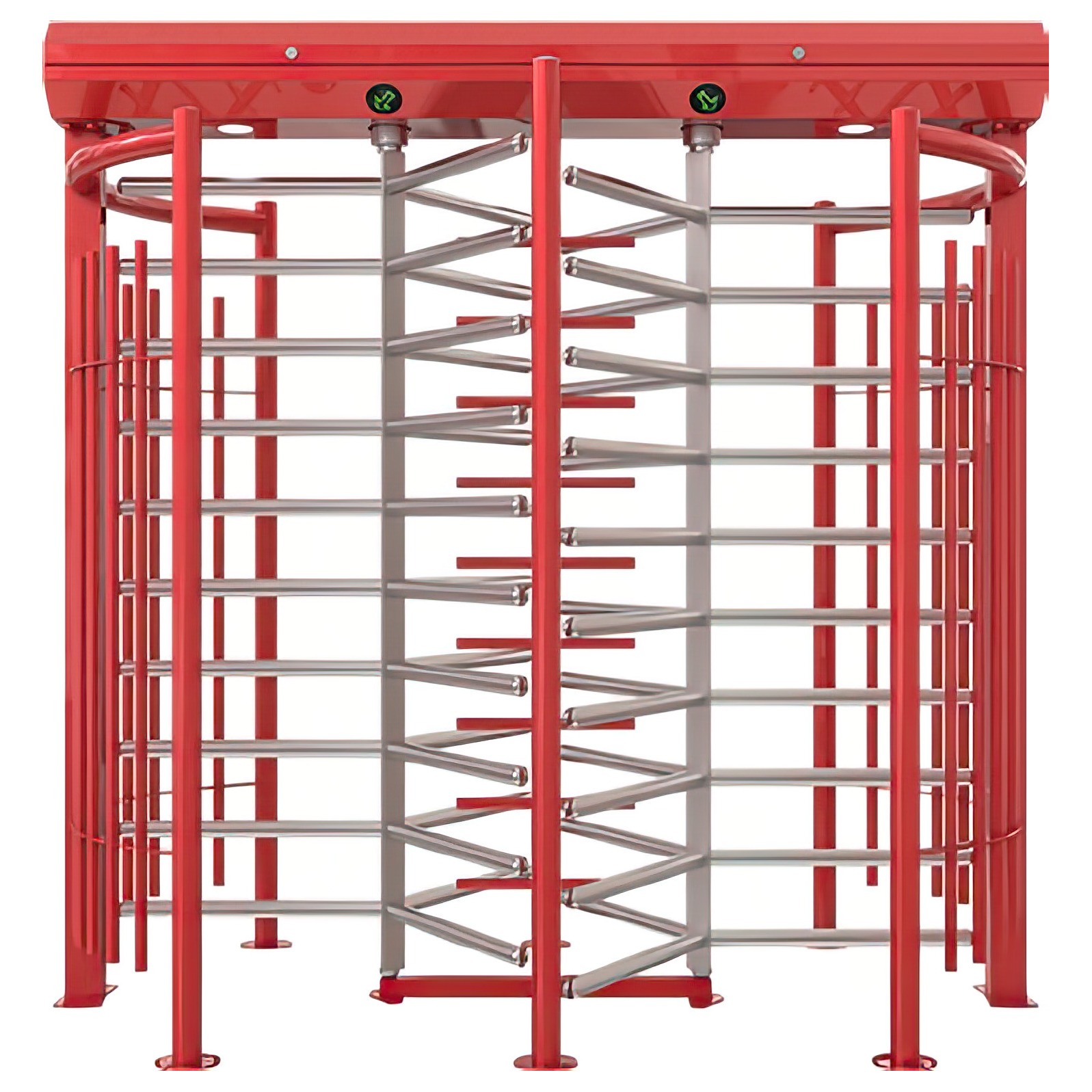

CAME ÖZAK BTX 300-D N1 on professionaalne kahekordne täiskõrgusega elektromehaaniline turnikee kõrge turvatasemega objektidele. Ühes konstruktsioonis paiknevad kaks kontrollitud läbipääsurada võimaldavad saavutada suurema läbilaskevõime ning korraldada samaaegselt sisse- ja väljaliikumist.
Konstruktsioon on ehitatud põhikanduritele ja tugevdatud külgedelt torutaladega. Ülemine osa on veekindel ja kaitstud ning varustatud ohutusamortisaatoriga. Kogu konstruktsiooni saab vajadusel täielikult demonteerida.

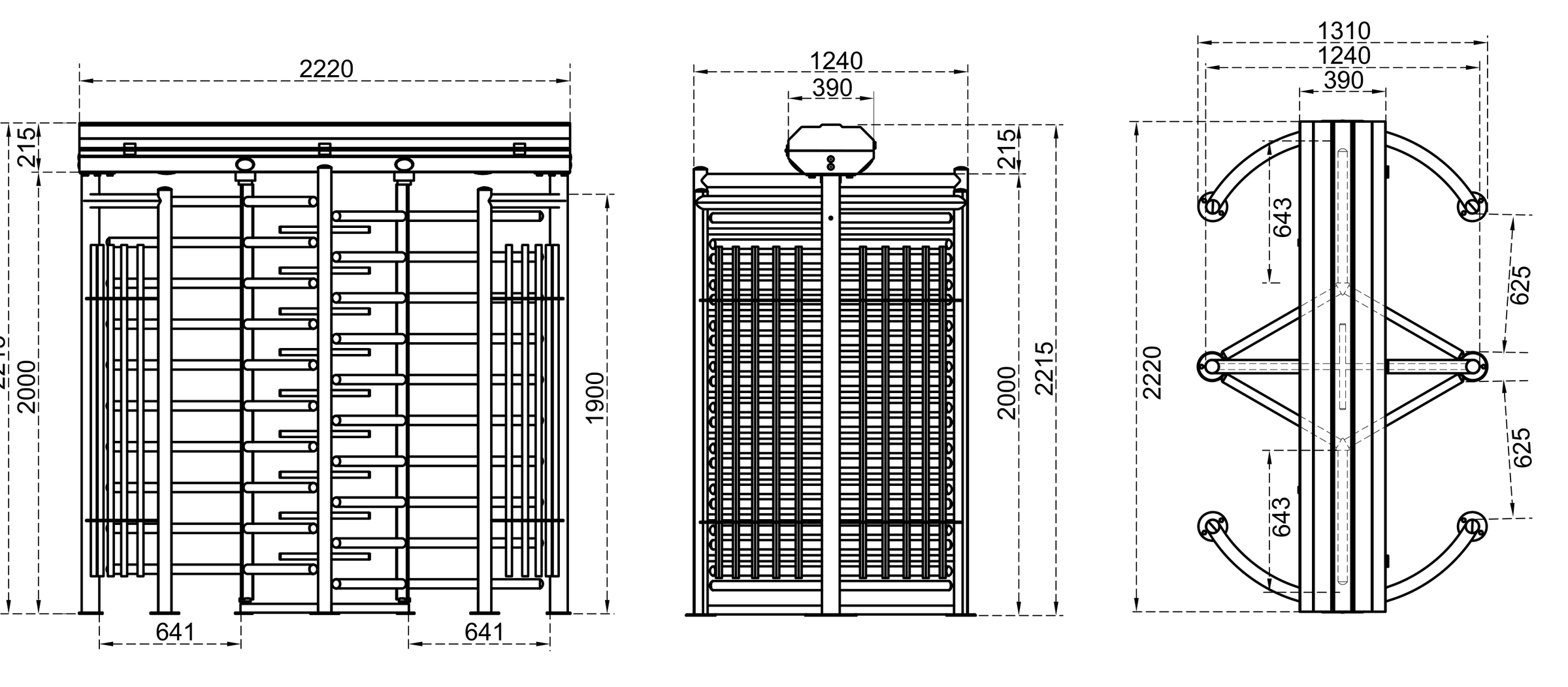

Süsteemil on kaks kolme sektsiooniga 120° rootorit, millel on standardse 2000 mm läbipääsukõrguse korral 10 + 10 eraldi eemaldatavat hooba. Valikulise 2120 mm vaba läbipääsukõrguse korral kasutatakse 11 + 11 hooba.
Konstruktsioon vastab UK Health & Safety nõudele – vertikaalsete profiilide vahe ≤98 mm.
Materjaliversioonid
- BTX 300 N1 D: korpus ja Ø42 × 2,5 mm hoovad – kuumtsingitud teras elektrostaatilise pulbervärviga.
- BTX 300 N1 D-25: korpus – kuumtsingitud teras elektrostaatilise pulbervärviga; Ø40 × 2,0 mm hoovad – AISI 304 roostevaba teras, valikuliselt AISI 316L.
- BTX 300 N1 D-100: korpus ja Ø40 × 2,0 mm hoovad – AISI 304 roostevaba teras, valikuliselt AISI 316L.
- Roostevabast terasest hoobade standardviimistlus: satiinharjatud.
- Valikuliselt: elektrostaatiline pulbervärvimine.
Tehnilised andmed
- Kasutuskoht: sise- ja välistingimused
- Töötemperatuur: –20 °C kuni +68 °C
- Valikulise kütteseadmega: kuni –50 °C
- Suhteline õhuniiskus: kuni 95%, kondensatsioonita
- Tööintensiivsus: 100%, 24/7
- Konstruktsioon: põhikandurid ja külgmised torutalad
- Ülemine kate: veekindel ja kaitstud, ohutusamortisaatoriga
- Konstruktsioon: täielikult demonteeritav
- Rootorid: 2 × 3 sektsiooni / 120°
- Hoovad: 10 + 10 eraldi eemaldatavat hooba
- 2120 mm versioon: 11 + 11 hooba
- Standardne vaba läbipääsukõrgus: 2000 mm
- Valikuline vaba läbipääsukõrgus: 2120 mm
- Vertikaalsete profiilide vahe: ≤98 mm, UK H&S nõuetele vastav
- Oleku- ja suunanäidikud: LED, standardvarustuses
- Läbipääsu LED-valgustus: standardvarustuses
- Toide: 110/220 V AC, 50/60 Hz (±10%), 24 V DC
- Energiatarve ooterežiimis: umbes 16,2 W
- Energiatarve läbipääsu ajal: umbes 7,6 + 7,6 W
- Töö: kahesuunaline
- Standardajam: käsitsi elektromehaaniline
- Valikuline ajam: motoriseeritud elektromehaaniline
- Maksimaalne läbilaskevõime käsitsi: 96 tsüklit/min
- Nominaalne läbilaskevõime käsitsi: umbes 50 inimest/min
- Maksimaalne läbilaskevõime motoriseeritult: 80 tsüklit/min
- Nominaalne läbilaskevõime motoriseeritult: umbes 40 inimest/min
- Juhtimine: kuivkontakt
- Sisendid: optoühendusega kaitstud
- Ühilduvus: erinevad läbipääsukontrolliseadmed
- Valikulised liidesed: RS232, RS485, TCP/IP
- Kaal: umbes 365 kg
Töörežiimid: kontrollitud sisse- ja väljapääs; kontrollitud sisenemine ja vaba väljumine; vaba sisenemine ja kontrollitud väljumine; ühe sisendi kasutamine mõlemas suunas; vaba sisse- ja väljapääs.
Hädaolukorras võimaldab süsteem mõlemas suunas vaba läbipääsu (fail-safe) ning ühildub tulekahjusignalisatsiooni ja sarnaste süsteemidega. Pärast hädaolukorra lõppu taastub automaatselt normaalne töörežiim.
Elektrikatkestuse korral võimaldab süsteem standardina vaba läbipääsu mõlemas suunas. Valikuliselt saab kasutada fail-secure konfiguratsioone: sisse- ja väljapääs lukustatud; sissepääs vaba/väljapääs lukustatud; sissepääs lukustatud/väljapääs vaba. Fail-secure režiimis saab valitud suuna vabastada manuaalse avamisvõtmega.
Lisavarustus: motoriseeritud ajam, juhtmevaba kaugjuhtimine (vastuvõtja-saatja), käsijuhtimine, manuaalne avamisvõti fail-secure konfiguratsioonile, loendur lähtestamisega või ilma, kaardilugeja kinnitus, läbipääsu lõpetamise andur, kontaktivaba läbipääsuandur motoriseeritud mudelile, kütteseade, varikatus, alusplaat (standardne või kahveltõstukiga käsitsemiseks), akuvarundus, AISI 316L roostevaba teras, RS232/RS485/TCP/IP moodulid, piiraja, 2120 mm läbipääsukõrgus, ligipääs mehaanikaosale lae kaudu ja erinevad värvivalikud.
