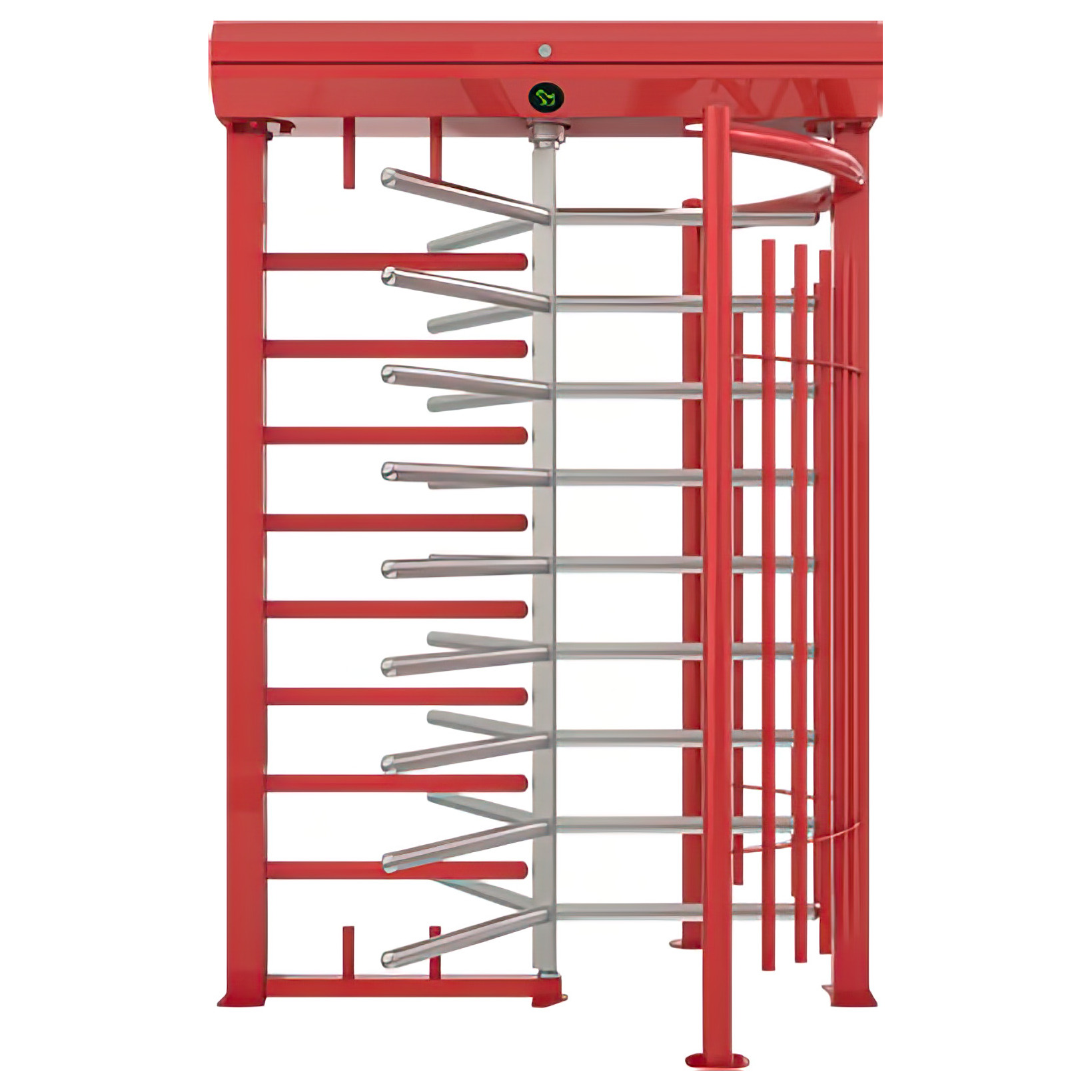

CAME ÖZAK BTX 300-S N1 on professionaalne täiskõrgusega elektromehaaniline turnikee kõrge turvatasemega objektidele. Konstruktsioon on ehitatud põhikanduritele ja tugevdatud külgedelt torutaladega. Ülemine osa on veekindel ja kaitstud ning varustatud ohutusamortisaatoriga. Kogu konstruktsiooni saab vajadusel täielikult demonteerida.
Turnikeel on kolme sektsiooniga 120° rootor, mille igas sektsioonis on standardse 2000 mm läbipääsukõrguse korral 9 eraldi eemaldatavat hooba. Valikulise 2120 mm vaba läbipääsukõrguse korral kasutatakse 10 hooba sektsiooni kohta.
Konstruktsioon vastab UK Health & Safety nõudele, mille kohaselt vertikaalsete profiilide vahe on ≤98 mm.
Materjaliversioonid
- BTX 300 N1: korpus ja Ø42 × 2,5 mm hoovad – kuumtsingitud teras elektrostaatilise pulbervärviga.
- BTX 300 N1-25: korpus – kuumtsingitud teras elektrostaatilise pulbervärviga; hoovad Ø40 × 2,0 mm – AISI 304 roostevaba teras, valikuliselt AISI 316L.
- BTX 300 N1-100: korpus – AISI 304 roostevaba teras, valikuliselt AISI 316L; hoovad Ø40 × 2,0 mm – AISI 304 roostevaba teras, valikuliselt AISI 316L.
- Roostevabast terasest hoobade standardviimistlus: satiinharjatud.
- Valikuliselt: elektrostaatiline pulbervärvimine.
Tehnilised andmed
- Kasutuskoht: sise- ja välistingimused
- Töötemperatuur: –20 °C kuni +68 °C
- Valikulise kütteseadmega: kuni –50 °C
- Suhteline õhuniiskus: kuni 95%, kondensatsioonita
- Tööintensiivsus: 100%, 24/7
- Konstruktsioon: põhikandurid ja külgmised torutalad
- Ülemine kate: veekindel ja kaitstud, ohutusamortisaatoriga
- Konstruktsioon: täielikult demonteeritav
- Rootor: 3 sektsiooni / 120°
- Hoovad: 9 eemaldatavat hooba sektsiooni kohta
- 2120 mm versioon: 10 hooba sektsiooni kohta

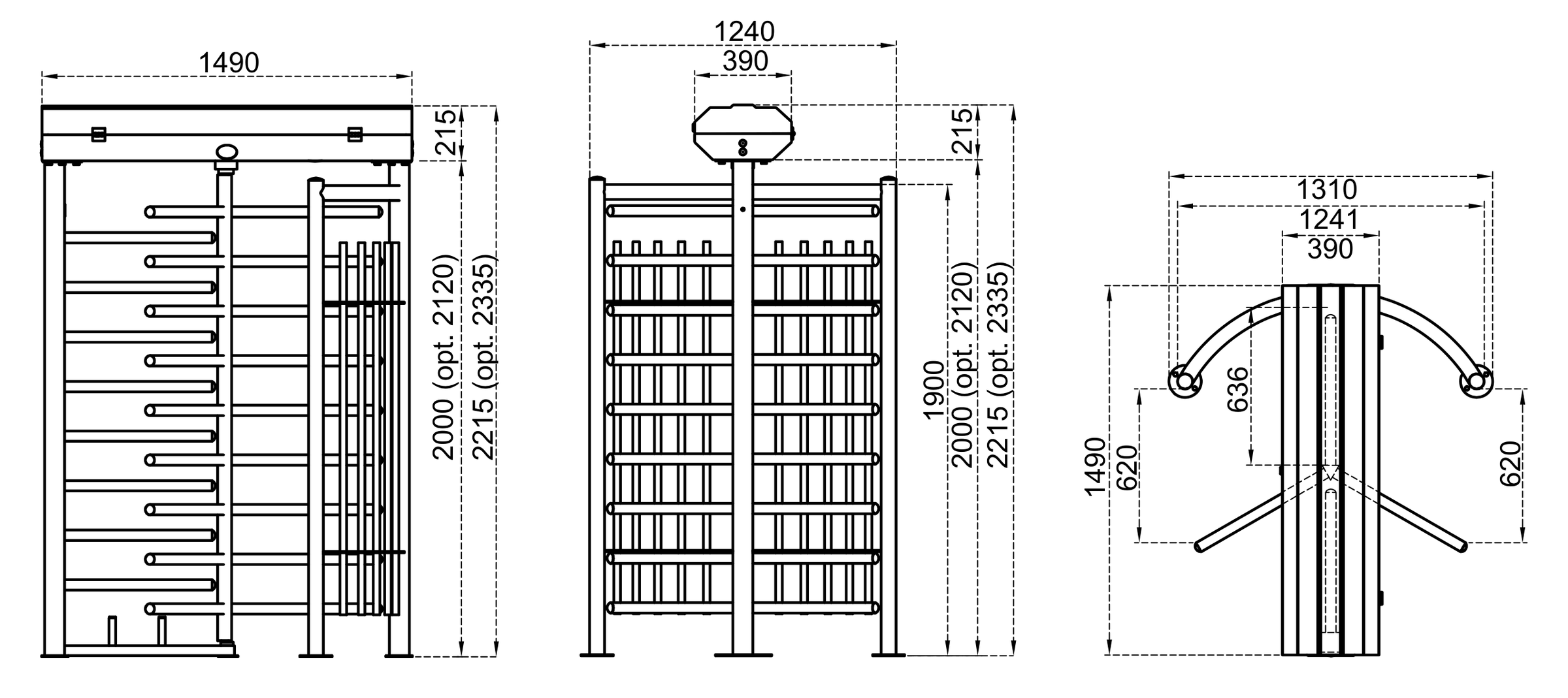

- Standardne vaba läbipääsukõrgus: 2000 mm
- Valikuline vaba läbipääsukõrgus: 2120 mm
- Vertikaalsete profiilide vahe: ≤98 mm, UK H&S nõuetele vastav
- Oleku- ja suunanäidikud: LED, standardvarustuses
- Läbipääsu LED-valgustus: standardvarustuses
- Toide: 110/220 V AC, 50/60 Hz (±10%), 24 V DC
- Energiatarve ooterežiimis: umbes 8,1 W
- Energiatarve läbipääsu ajal: umbes 7,6 W
- Töö: kahesuunaline
- Standardajam: käsitsi elektromehaaniline
- Valikuline ajam: motoriseeritud elektromehaaniline
- Maksimaalne läbilaskevõime käsitsi: 48 tsüklit/min
- Nominaalne läbilaskevõime käsitsi: umbes 25 inimest/min
- Maksimaalne läbilaskevõime motoriseeritult: 40 tsüklit/min
- Nominaalne läbilaskevõime motoriseeritult: umbes 20 inimest/min
- Juhtimine: kuivkontakt
- Sisendid: optoühendusega kaitstud
- Ühilduvus: erinevad läbipääsukontrolliseadmed
- Valikulised liidesed: RS232, RS485, TCP/IP
- Kaal: umbes 190 kg
Töörežiimid: kontrollitud sisse- ja väljapääs; kontrollitud sisenemine ja vaba väljumine; vaba sisenemine ja kontrollitud väljumine; ühe sisendi kasutamine mõlemas suunas; vaba sisse- ja väljapääs.
Hädaolukorras võimaldab süsteem vaba läbipääsu mõlemas suunas (fail-safe) ning ühildub tulekahjusignalisatsiooni ja sarnaste süsteemidega. Pärast hädaolukorra lõppu taastub normaalne töörežiim.
Elektrikatkestuse korral võimaldab süsteem standardina vaba läbipääsu mõlemas suunas. Valikuliselt saab kasutada fail-secure konfiguratsioone: sisse- ja väljapääs lukustatud; sissepääs vaba/väljapääs lukustatud; sissepääs lukustatud/väljapääs vaba. Fail-secure režiimis saab valitud suuna vabastada manuaalse avamisvõtmega.
Lisavarustus: motoriseeritud ajam, juhtmevaba kaugjuhtimine, käsijuhtimine, manuaalne avamisvõti fail-secure konfiguratsioonile, loendur lähtestamisega või ilma, kaardilugeja kinnitus, läbipääsu lõpetamise andur, kontaktivaba läbipääsuandur motoriseeritud mudelile, kütteseade, varikatus, alusplaat (standardne või kahveltõstukiga käsitsemiseks), akuvarundus, AISI 316L roostevaba teras, RS232/RS485/TCP/IP moodulid, piiraja, 2120 mm läbipääsukõrgus, ligipääs mehaanikaosale lae kaudu, tromboonhoovad ja erinevad värvivalikud.
